En el reglamento existen 9 pictogramas de peligro que deben acompañar las etiquetas de las sustancias y mezclas. Son símbolos que obligatoriamente deben contener el símbolo de peligro de color negro sobre un fondo blanco, y con un marco rojo suficientemente ancho para ser visible. La forma debe ser de cuadrado apoyado en el vértice.
También el reglamento hace referencia al tamaño mínimo del pictograma: debe cubrir al menos una quinceava parte de la superficie de la etiqueta armonizada y la superficie mínima en ningún caso será menor a 1cm2.

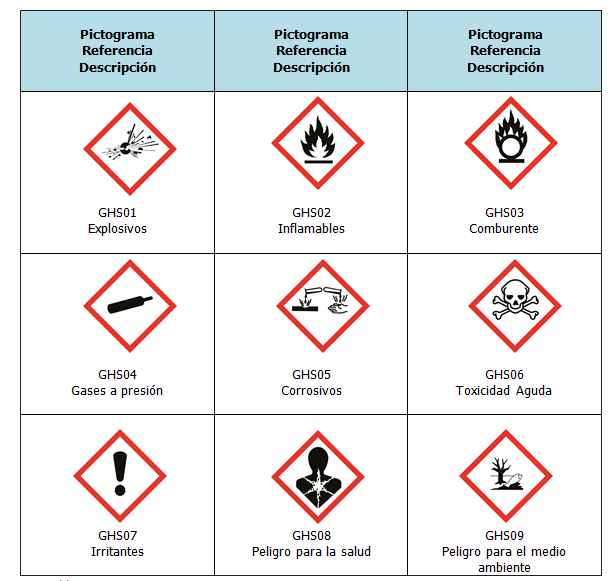

Los pictogramas que deben figurar en la etiqueta según la categoría de peligro son los de la siguiente tabla.
2
En el siguiente vídeo se pueden ver los cambios en los pictogramas que introduce el SGA:
